Y型三通閥

: 更新時間2026-03-07 13:49:35; 型??????? 號Q42F、Q42H、Q42Y; 材??????? 質WCB、CF8、CF3、CF8M、CF3M; 公稱尺寸DN15 ~ DN600、NPS? ~ NPS24; 公稱壓力PN16 ~ PN420、Class150 ~ Class2500; 簡??????? 介Y型三通閥是種閥體三個通道呈135°或120°按Y形分布，球體中有條成135度或120度角的孔道，這條通孔的端口與閥體上的管口對應，并隨著球桿的轉動實現介質流向切換的三通閥。

Y型三通閥產品概述

Y型三通閥是一種閥體具有三個連接端口，通道呈135°或120°按Y形分布，球體與閥桿為一體鑄造成型，球體中有一條成135度或120度角并通過球中心點的孔道，這條孔道的端口（球芯端口）與閥體上的管口對應，并經驅動裝置帶動球桿轉動135°或120°角則可實現兩種不同流向切換的三通閥。本產品采用Y形流道結構設計，減緩了流體沖進球腔內的流動速度，以防止顆粒狀物料受到損壞。

Y型三通閥流體通道的三個開口設有閥座，閥座的通孔構成管口，閥座朝向球體的一端與球芯的外周面之間設有壓緊塊，壓緊塊朝向球體的側面具有與球芯外周面的弧面配合的抵接面，壓緊塊的另一側與閥座之間設有內密封結構。本產品具有結構簡單，密封可靠，耐磨性強，使用時間長，流體流動阻力小，換向角度多樣及動作可靠等特點，特適用于工作介質為粉體、粒體的氣力輸送系統。

Y型三通閥部件材料

序號	部件名稱	材料名稱
1	閥體	ASTM A216 WCB	ASTM A351 CF8	ASTM A351 CF3	ASTM A351 CF8M	ASTM A351 CF3M
2	閥座壓蓋	ASTM A216 WCB	ASTM A351 CF8	ASTM A351 CF3	ASTM A351 CF8M	ASTM A351 CF3M
3	閥座	R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、SST+HF
4	帶柄球體	ASTM A351 CF8	ASTM A351 CF8	ASTM A351 CF3	ASTM A351 CF8M	ASTM A351 CF3M
5	填料壓蓋	ASTM A216 WCB	ASTM A351 CF8	ASTM A351 CF3	ASTM A351 CF8M	ASTM A351 CF3M
6	填料	GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE
7	閥蓋	ASTM A216 WCB	ASTM A351 CF8	ASTM A351 CF3	ASTM A351 CF8M	ASTM A351 CF3M
8	下端蓋	ASTM A216 WCB	ASTM A351 CF8	ASTM A351 CF3	ASTM A351 CF8M	ASTM A351 CF3M

Y型三通閥性能規范

公稱壓力Class	150	300	600	900	1500
殼體試驗壓力(MPa)	3.0	7.5	16.5	22.5	39.2
高壓液體密封試驗壓力(MPa)	2.2	5.5	12.1	16.5	28.6
低壓氣體密封試驗壓力(MPa)	0.4~0.7	0.4~0.7	0.4~0.7	0.4~0.7	0.4~0.7
設計制造	GB/T 12237、GB/T 21385、API 608、ASME B16.34
結構長度	按本廠標準Q/CB的規定或按訂貨合同要求
連接法蘭	JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等
檢驗試驗	GB/T 26480、JB/T 9092、API 598

Y型三通閥主要尺寸

公稱壓力 Class	公稱尺寸 NPS	外形及連接尺寸/mm
公稱壓力 Class	公稱尺寸 NPS	L	D	K	R	C-f	n-d
150 (PN20)	1 ?	110	125	98.4	73.0	15.9-1.6	4-16
	2	110	150	120.7	92.1	17.5-1.6	4-19
	2 ?	130	180	139.7	104.8	20.7-1.6	4-19
	3	150	190	152.4	127.0	22.3-1.6	4-19
	4	170	230	190.5	157.2	22.3-1.6	8-19
	5	190	255	215.9	185.7	22.3-1.6	8-22.5
	6	210	280	241.3	215.9	23.9-1.6	8-22.5
	8	235	345	298.5	269.9	27.0-1.6	8-22.5
	10	290	405	362.0	323.8	28.6-1.6	12-25.5
	12	350	485	431.8	381.0	30.2-1.6	12-25.5
表中未列出的其他規格尺寸，請咨詢汗越閥門技術部！

Y型三通閥結構圖

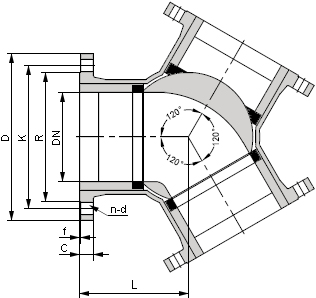

Y型三通閥結構示意圖

如果你需訂購我廠其他三通球閥系列產品，咨詢時煩請注明公稱通徑、公稱壓力、閥體和內件材質、使用介質、工作溫度、端部連接方式等。本產品安裝前管道內一定要吹掃，防止管內殘留有焊渣、切削渣等，以免損傷閥座。
